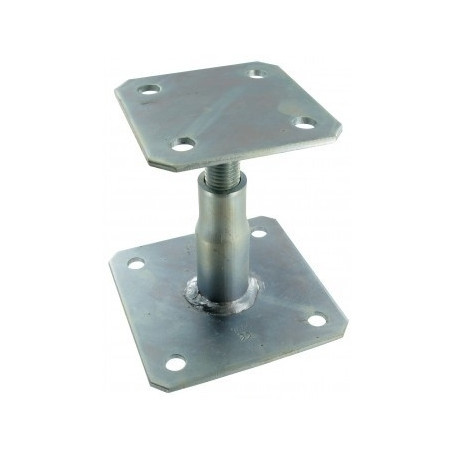

Pied de poteau réglable APB100/150 SIMPSON

Pied de poteau réglable APB100/150.

Ce pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.

En Acier S235 JR suivant NF EN 10025

Finition électro-zinguée blanche suivant IS 2081

- Support :
Porteur : bois massif, lamellé-collé, béton
Porté : bois massif, bois composite, lamellé-collé

- Domaines d'utilisation : Poteaux de auvent, pergola, terrasse, véranda.

Dimensions :

base: 130 x 130 mm

hauteur réglable: 100 à 150 mm

platine supérieure: 100 x 100 m

Epaisseur : 4mm

Perçage : Ø 10 mm

Agréments techniques : ETA-07/0285;
Déclarations de performance : FR-DoP-e07/0285

Fixations

Sur poteau bois :

    Tirefonds LAG Ø10x80

Sur béton :

    Cheville mécanique : goujon WA M10-78/5
    Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Installation

Partie haute :

    Placer la platine supérieure du pied de poteau sous le poteau,
    Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)

Partie basse :

    Positionner le poteau verticalement dans la structure,
    Identifier la position des ancrages au sol sur le support,
    Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
    Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.

ATTENTION : pour l'installation de ce pied de poteau, la section de bois maximale préconisée est 200 x 200 mm.
